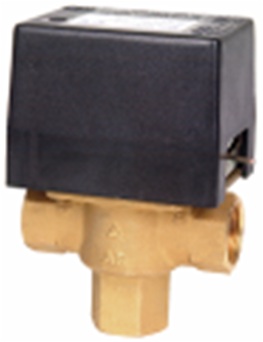

Ventil zónový třícestný s vratnou pružinou SF25 M1S
Parametry a specifikace
|
Zónové trojcestné ventily s elektrickým pohonem a vratnou pružinou
SF3
Hlavní charakteristiky
Tyto ventily jsou poháněny elektrickým motorem a mohou zaujímat dvě polohy v závislosti na tom, zda je motor připojen či ne. Na požádání mohou být nainstalovány jeden nebo dva pomocné mikrospínače. Tyto se aktivují, když ventily přepnou. Ventily jsou vybaveny vnější páčkou určenou k nastavení kulového uzávěru ventilu do střední polohy.
| M1 | - koncový mikrospínač |
| - označení bez koncovky, jedná se o vnitřní závit | |
| E | - vnější závit |
| EB | - připojení s tlakovým kroužkem na Cu-trubky - vnější závit |
| B | - připojení s tlakovým kroužkem na Cu-trubky - vnitřní závit |
| F | - přírubový úchyt |
| Typ ventilu / Jmenovitý průměr objednací číslo | Nejvyšší tlak. rozdíl ΔPmax | Kvsm3/h | |||
| SF 15 7.001.01739.0 | SF 15-M1 7.001.01753.0 | SF 15-E 7.001.02097.0 | 154 kPa | 6,5 | |
| SF 15-EB 7.001.01876.0 | SF 16-EB 7.001.01861.0 | ||||
| SF 20 7.001.01770.0 | SF 20-M1 7.001.01787.0 | SF 20-E 7.001.01913.0 | 154 kPa | 7,8 | |
| SF 20-EM1 7.001.01935.0 | SF 20-EB 7.001.01888.0 | SF 20-F 7.001.01983.0 | SF 20-F-M1 7.001.01986.0 | ||
| SF 25 7.001.01808.0 | SF 25-M1 7.001.01827.0 | SF 25-E 7.001.01954.0 | 154 kPa | 12,6 | |
| SF 25-EM1 7.001.01969.0 | SF 25-B 7.001.01846.0 | ||||
Technické údaje
| Jmenovitý tlak | PN | 10 |
| Nejvyšší prac. teplota | t max | 110°C |
| Nejvyšší teplota prostředí | t pro | 60°C |
| Napětí | U | 24V, 230V |
| Příkon | P | 5-6W |
| Krytí | IP | 20 |
| Hodnota pomocných kontaktů | A | 3A |
| Doba otevření | s | 20 |
| Doba uzavření | s | 6 |
| Délka napájecího kabelu | mm | 550 |
Materiály
| Tělo, kryt a čep: | |
| kulového uzávěru: | mosaz |
| Kulový uzávěr: | EPDM |
| Vratná pružina: | nerezová ocel |
| Kryt motoru: | L 94 VO samozhášecí |
| ABS | |
| Staticky těsnící O kroužek: | EPDM |
| Dynamicky těsnící O kroužky: | VITON |
Funkce
Bez zapojení do elektrického obvodu je ventil v poloze znázorněné na obr. 1 - ventil je uzavřen. Po připojení elektrického proudu servomotor překoná odpor vratné pružiny a přesune kulový uzávěr z pozice A do střední polohy během přibližně 10 sekund a drží kulovou uzávěru v této pozici, dokud není vypnut elektrický proud (obr.2). Jakmile je přerušen přívod elektrického proudu do motoru, vratná pružina přesune kulový uzávěr zpět do pozice A během asi 4 sekund.
![[sf2-schema.png]](http://c.mcztrade.cz/images/sf2-schema.png)
Pro použití ruční páčky
Páčka je umístěna po straně motoru. Tato je určena k přesunutí kulového uzávěru do středové pozice (obr.3). Tato pozice se používá při plnění, nebo vypouštění topného systému. K vyřazení funkce páčky dojde vždy okamžitě po tom, co je do obvodu servomotoru přiveden elektrický proud.
![[sf2-schema2.png]](http://c.mcztrade.cz/images/sf2-schema2.png)
Pomocné mikrospínače
Všechny typy mohou být osazeny jednopólovým mikrospínačem (verze M 1), dvoupólovým mikrospínačem (verze M1S) nebo dvěma mikrospínači (verze M2 nebo verze M2S). K osazení jednopólového pomocného mikrospínače na verze, na kterých není standardně osazen, je nutné použít specielního nástavce (sada M1). Sady M1 S, M2 a M2S nemohou být osazeny na verze, na které nejsou standardně osazeny.
![[sf2-schema4.png]](http://c.mcztrade.cz/images/sf2-schema4.png)
| TYP | DN | A | B | C | D | E |
| SF 15-2 | G1/2" | 92 | 46 | 46 | 84 | 130 |
| SF 20-2 | G3/4" | 92 | 46 | 46 | 84 | 130 |
| SF 25 | G1 | 92 | 46 | 46 | 88 | 134 |
![[sf2-schema5.png]](http://c.mcztrade.cz/images/sf2-schema5.png)
| TYP | DN | A | B | C | D | E |
| SF 20 E | G1/2" | 92 | 46 | 20 | 84 | 130 |
| SF 25 E | G3/4" | 92 | 46 | 46 | 88 | 134 |
![[sf2-schema6.png]](http://c.mcztrade.cz/images/sf2-schema6.png)
Určeni typu ventilu
| Typ | Jmenovité rozměry | Typ připojení | Pomocné mikrospínače | Napětí | |||
| SF třícestné | 15 | G1/2" nebo měděná trubka průměru 15 | - vnitřní závit E - vnější závit EB - těsnění na Cu-trubky s vnějším závitem B - těsnění na Cu-trubky s vnitřním závitem | M1 | 1 jednopólový | V | |
| 24 | 24 | ||||||
| 16 | měděná trubka průměru 16 | M1S | 1 dvoupólový | 110 | 110 | ||
| M2 | 2 jednopólové | - | 230 | ||||
| 20 | G3/4" nebo měděná trubka průměru 22 | ||||||
| M2S | 2 dvoupólové | 240 | 240 | ||||
| 25 | G1" nebo měděná trubka průměru 28 | ||||||
Příklad
SF 25-E M1S 24: třícestný ventil, G 1” s vnějším závitem přípojky a jedním dvoupólovým pomocným mikrospínačem, napětí 24 V.
Příklad použití jako 3-cestný zónový ventil Zónový termostat ovládá otevírání a zavírání obou SF ventilů. V případě nulové potřeby ohřevu termostat vypne přívod el.proudu do ventilu, který zónu odpojí a převede vodu zpět do kotle. Instalace měřičů v zónách, jak je naznačeno ve schématu, umožní rozdělit provozní náklady mezi spotřebitele efektivním způsobem. Recirkulační odvod by měl být vyvážen, aby se zabránilo velkým změnám průtoku v rozvodech ostatních zón během přepínání ventilu.
Příklad použití pro upřednostnění ohřívače horké vody Toto zapojení se používá zejména na kombinované kotle k nastavení požadované teploty vody pro domácí použití. Priority nad vytápěcím okruhem je dosaženo použitím ventilu.
![[sf2-schema7.png]](http://c.mcztrade.cz/images/sf2-schema7.png)
![[sf2-schema8.png]](http://c.mcztrade.cz/images/sf2-schema8.png)
Legenda
| Z | zóna ovládaná ventilem |
| C | kotel |
| P | cirkulační čerpadlo |
| SF | zónový ventil |
| I | topný systém |
| TA | pokojový termostat |
| TB | termostat rezervoáru horké vody (60°C) |
