Úvod
Zónové ventily

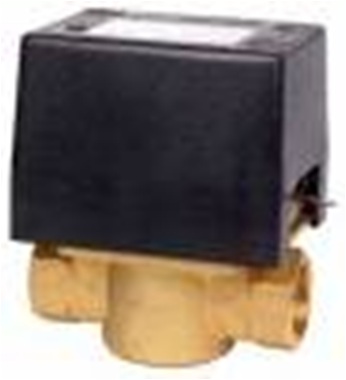

2-cestný ventil SF25-2, vnitřní závit 1"

2-cestný ventil SF25-2, vnitřní závit 1"

Bez proudu uzavřen. Zónový ventil s vratnou pružinou PN10, 220V/50 Hz,

Ventil zónový s vratnou pružinou PN10 2-cestný, SF25-2 vnitřní závit, Kvs = 9 m3/h Bez proudu uzavřen. Objednací kód: 603 Cena bez DPH: Cena s DPH: Jednotky: ks Označení: 7.001.01639.0 Balení: krabice Rozměry balení : 14 x 9 x 13 cm Hmotnost balení : 1,12... celý popis

Dostupnost

Skladem

2 880 Kč

/ ks

2 380 Kč

bez DPH

Číslo produktu:603

Hlídat cenu / dostupnost

Podobné produkty

2-cestný ventil SF15-2 M1 1/2“, vnitřní, spínač

2 880 Kč

/ ks

2 380 Kč bez DPH

2 880 Kč

/ ks

2 380 Kč bez DPH

Skladem

2-cestný ventil SF20-2 , 3/4“, vnitřní závit, 230V - 50 Hz

2 759 Kč

/ ks

2 280 Kč bez DPH

2 759 Kč

/ ks

2 280 Kč bez DPH

Skladem

2-cestný ventil SF20-2-E 3/4“ vnější závit

2 771 Kč

/ ks

2 290 Kč bez DPH

2 771 Kč

/ ks

2 290 Kč bez DPH

Skladem

2-cestný ventil SF20-2 M1 3/4“, vnitřní, pomocný mikrospínač

2 928 Kč

/ ks

2 420 Kč bez DPH

2 928 Kč

/ ks

2 420 Kč bez DPH

Skladem

2-cestný ventil SF25-2-E 1“, vnější závit

3 376 Kč

/ ks

2 790 Kč bez DPH

3 376 Kč

/ ks

2 790 Kč bez DPH

Skladem

2-cestný ventil SF25-2 M1 1“ vnitřní závit, pomocný mikrospínač

2 928 Kč

/ ks

2 420 Kč bez DPH

2 928 Kč

/ ks

2 420 Kč bez DPH

Skladem

2-cestný ventil SF25-2 M1 N.O. 1“ vnitřní závit, pomocný mikrospínač

3 013 Kč

/ ks

2 490 Kč bez DPH

3 013 Kč

/ ks

2 490 Kč bez DPH

Skladem

Kompletní specifikace
Komentáře 0
2-cestný ventil SF25-2, vnitřní závit 1"
Skladem
2 880 Kč
/ ks
2 380 Kč bez DPH

Kompletní specifikace

Ventil zónový s vratnou pružinou PN10 2-cestný, SF25-2

vnitřní závit, Kvs = 9 m3/h

Bez proudu uzavřen.

Objednací kód:	603
Cena bez DPH:
Cena s DPH:
Jednotky:	ks
Označení:	7.001.01639.0

Balení:	krabice
Rozměry balení :	14 x 9 x 13 cm
Hmotnost balení :	1,12 kg
Hromadné balení:	žádný	5
Dispozice:	skladem

Zónové dvoucestné ventily s elektrickým pohonem a vratnou pružinou

Typ:
SF

Hlavní charakteristiky

Tyto ventily jsou poháněny elektrickým motorem a mohou zaujímat dvě polohy v závislosti na tom, zda je motor připojen či ne. Na požádání mohou být nainstalovány jeden nebo dva pomocné mikrospínače. Tyto se aktivují, když ventily přepnou. Ventily jsou vybaveny vnější páčkou určenou k nastavení kulového uzávěru ventilu do střední polohy.

M1	- koncový mikrospínač
	- označení bez koncovky, jedná se o vnitřní závit
E	- vnější závit
EB	- připojení s tlakovým kroužkem na Cu-trubky - vnější závit
B	- připojení s tlakovým kroužkem na Cu-trubky - vnitřní závit
F	- přírubový úchyt

Typ ventilu / Jmenovitý průměr DN objednací číslo			Nejvyšší tlak. rozdíl ΔP_max	K_vsm³/h
SF 15-2 7.001.01574.0	SF 15-2E 7.001.01724.0	SF 15-2M1 7.001.01586.0	90 kPa	6
SF 15-2-EB 7.001.01693.0	SF 16-2.EB 7.001.01682.0		90 kPa	6
SF 20-2 7.001.01603.0	SF 20-2E 7.001.02066.0		90 kPa	7
SF 20-2EB 7.001.01704.0	SF 20-2M1 7.001.01618.0		90 kPa	7
SF 25-2 7.001.01639.0	SF 25-2E 7.001.02283.0		90 kPa	9
SF 25-2M1 7.001.01654.0	SF 25-2-B 7.001.02064.0		90 kPa	9

Technické údaje

Jmenovitý tlak	PN	10
Nejvyšší prac. teplota	t _max	110°C
Nejvyšší teplota prostředí	t _pro	60°C
Napětí	U	24V, 230V
Příkon	P	5-6W
Krytí	IP	20
Hodnota pomocných kontaktů	A	3A
Doba otevření	s	10
Doba uzavření	s	6
Délka napájecího kabelu	mm	550

Materiály

Tělo, kryt a čep:
kulového uzávěru:	mosaz
Kulový uzávěr:	EPDM
Vratná pružina:	nerezová ocel
Kryt motoru:	L 94 VO samozhášecí
	ABS
Staticky těsnící O kroužek:	EPDM
Dynamicky těsnící O kroužky:	VITON

Funkce

Bez zapojení do elektrického obvodu je ventil v poloze znázorněné na obr. 1 - ventil je uzavřen. Po připojení elektrického proudu servomotor překoná odpor vratné pružiny a přesune kulový uzávěr z pozice A do střední polohy během přibližně 10 sekund a drží kulovou uzávěru v této pozici, dokud není vypnut elektrický proud (obr.2). Jakmile je přerušen přívod elektrického proudu do motoru, vratná pružina přesune kulový uzávěr zpět do pozice A během asi 4 sekund.

[sf-schema.png]

Pro použití ruční páčky

Páčka je umístěna po straně motoru. Tato je určena k přesunutí kulového uzávěru do středové pozice (obr.3). Tato pozice se používá při plnění, nebo vypouštění topného systému. K vyřazení funkce páčky dojde vždy okamžitě po tom, co je do obvodu servomotoru přiveden elektrický proud.

[sf-schema2.png]

Pomocné mikrospínače

Všechny typy mohou být osazeny jednopólovým mikrospínačem (verze M 1), dvoupólovým mikrospínačem (verze M1S) nebo dvěma mikrospínači (verze M2 nebo verze M2S). K osazení jednopólového pomocného mikrospínače na verze, na kterých není standardně osazen, je nutné použít specielního nástavce (sada M1). Sady M1 S, M2 a M2S nemohou být osazeny na verze, na které nejsou standardně osazeny.

[sf-schema3.png]

TYP	DN	A	B	C	D	E
SF 15-2	G1/2"	92	46	20	85	105
SF 20-2	G3/4"	92	46	20	85	105
SF 25-2	G1"	92	46	20	84	104

[sf-schema4.png]

TYP	DN	A	B	C	D	E
SF 15-2E	G1/2"	92	46	20	84	100
SF 20-2E	G3/4"	92	46	46	84	130

[sf-schema5.png]

Určení typu ventilu

Typ	Jmenovité rozměry		Počet cest	Typ připojení	Pomocné mikrospínače		Napětí
SF	15	G1/2" nebo měděná trubka průměru 15	2	- vnitřní závit E - vnější závit EB - těsnění na Cu-trubky s vnějším závitem B - těsnění na Cu-trubky s vnitřním závitem	M1	1 jednopólový	V
							24	24
	16	měděná trubka průměru 16			M1S	1 dvoupólový	110	110
					M2	2 jednopólové	-	230
	20	G3/4" nebo měděná trubka průměru 22
					M2S	2 dvoupólové	240	240
	25	G1" nebo měděná trubka průměru 28

Příklad

SF 25-2E M1S 24: dvoucestný ventil, G 1” s vnějším závitem přípojky a jedním dvoupólovým pomocným mikrospínačem, napětí 24 V.

Příklad použití jako 2-cestný zónový ventil Na obrázku je znázorněno typické uspořádání 2-cestných zónových ventilů. V tomto zapojení je nutné použít pomocného mikrospínače k vypnutí čerpadla, když jsou všechny ventily uzavřeny. Jinak je nutné použít další komponenty dostupné na trhu, jako jsou ventily s rozdílovým obtokem (diferenční by-pass), aby se zabránilo hluku a bylo dosaženo konstantního tlaku čerpadla.

Příklad použití pro upřednostnění ohřívače horké vody Toto zapojení s dvoucestnými ventily se používá zejména v případech, kdy se průtok systému liší od požadavků reservoárů horké vody. V těchto případech mohou být použity ventily s různými výstupy.

[sf-schema6.png]

Legenda

Z	zóna ovládaná ventilem
C	kotel
P	cirkulační čerpadlo
SF	zónový ventil
I	topný systém
TA	pokojový termostat
TB	termostat rezervoáru horké vody (60°C)
